三路遙控開關電路圖（一）

利用其他家用電器的紅外線遙控器遙控三路照明燈電路，可方便地遙控客廳照明燈。客廳照明燈一般都分成多組，根據實際需要開啟燈的組數。

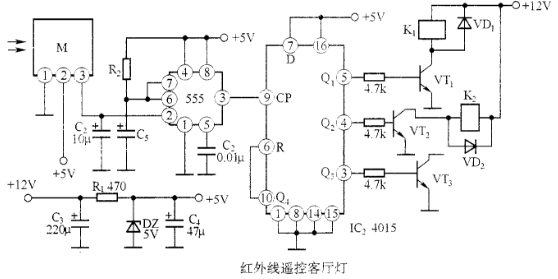

如圖所示電路，是利用其他家電的遙控器來遙控開燈的。

M為40KHZ一體化紅外線接收頭。接收到紅外遙控器發射的信號后，經內部處理，還原出串行數據信號。串行數據的第1個脈沖的下降沿作用于單穩電路555，555進入暫穩態，③腳輸出高電平，輸出高電平時間（暫穩時間）由R2、C5決定。因此，每按一次發射鍵，555只輸出一次高電平。

IC2為移位寄存器，數據輸入D=1（接+5V），第1次按發射鍵（任意鍵），CP=1，D=1被移入第1個寄存單元，Q1=1，VT1飽和，J1接通第1組燈泡；第2次按發射鍵，D=1再次被移入，Q1=Q2=1，VT1、VT2均飽和導通，第1、2組燈均亮。同理，第3次發射時，3組燈均亮。第4次發射時，Q4=1，IC2立即復位，Q1~Q3=000，燈全部熄滅。若要控制更多組燈，可啟用4015內部的第2寄存器，并把R端改接到第2個寄存器的相應輸出端上。

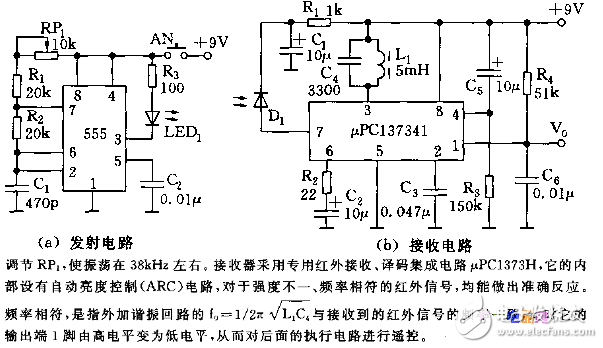

三路遙控開關電路圖（二）

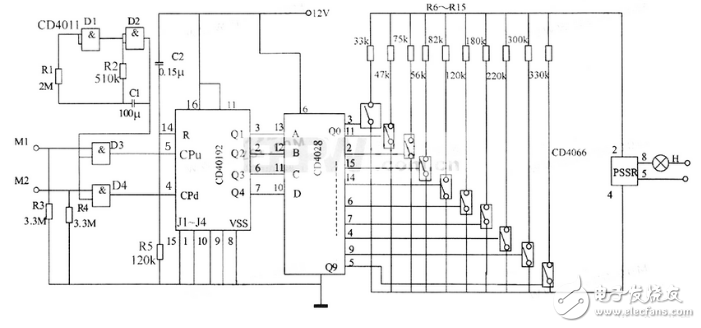

用CD40192CD4028制作的電子調光電路

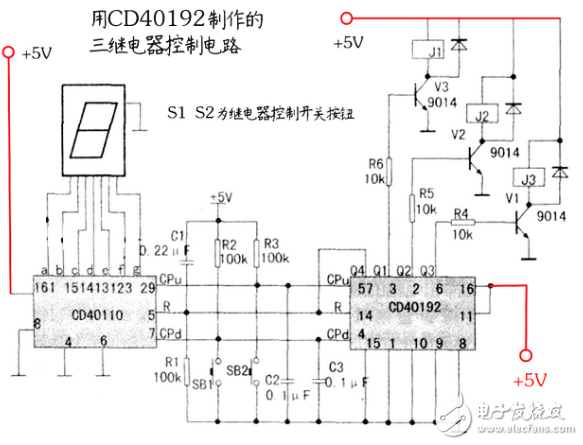

用CD40192制作的三路數顯繼電器控制開關電路

-電子元器件采購網（www。oneyac。com）是本土元器件目錄分銷商，采用“小批量、現貨、樣品”銷售模式，致力于滿足客戶多型號、高質量、快 速交付的采購需求。自建高效智能倉儲，擁有自營庫存超50,000種，提供一站式正品現貨采購、個性化解決方案、選項替代等多元 化服務。

555遙控開關電路圖（一）

遙控開關包括紅外光發射器和紅外接收譯碼器。

555和R1、RP、C1組成無穩態多諧振蕩器，振蕩頻率f=1.44/（R1+RP）C1，圖示參數給出的頻率范圍為1KHz-20KHz，可通過調節RP來選定。只要按下AN開關，則發出一串紅外光脈沖波。R2是保護紅外發光管的限流電阻。

555紅外遙控開關電路原理圖

接收譯碼電路由紅外接收放大器、音頻譯碼電路和聲控執行電路等組成。接收紅外二極管應采用與紅外發射管配對的管，在收到紅外脈沖后，接收管D1的兩極間電阻作與頻率相應的變化，由光信號轉化為電信號，經VT1和IC1放大。音頻譯碼器采用鎖相環音頻譯碼集成塊LM567，它要求可靠解碼時的輸入信號不小于25mV，因接收到的光電信號隨距離的加大減弱，故中間加了一級高增益功放LM386。LM567的中心頻率由接在5、6腳的R5、C7決定，即f0=1/1.1R5C7。調節發射器的RP，使收、發的中心頻率一致時，LM567的8腳的由高電平轉呈低電平，經微分加至IC3。IC3接成雙穩態模式，受負脈沖觸發，狀態就翻轉一次，輸出呈高電平，VT2導通，繼電器吸合，負載得電運轉。實現紅外遙控。

555遙控開關電路圖（二）

如下圖所示，紅外遙控開關包括紅外脈沖發射器和接收機兩部分。可在8米內對家用電器遙控。

555紅外遙控開關電路原理圖

發射器以555為核心，組成無穩態多諧振蕩器，它產生的交變脈沖驅動紅外發射二極管LED1、LED2發出紅外脈沖信號。接收機由紅外接收、放大電路和聲控觸發電路等組成。紅外接收管是紅外發送管配套的，將紅外光脈沖變成電信號，經VT1前置放大，觸發IC2。IC2為聲控集成塊BH-SK-I器件。當受觸發后，IC2的12腳輸出高電平，使VT2導通，J吸合，插座CZ得電運轉。若關機，只需再按動一下發射器按鈕AN，則IC2內的觸發器翻轉，輸出低電平，VT1截止，J釋放，斷電。

555遙控開關電路圖（三）

如下圖所示，紅外遙控開關包括發射電路和接收電路。555和RP1、R1、R2、C1組成無穩態多諧振蕩器，振蕩頻率f=1.44/（RP1+R2+2R2）C1.

555紅外遙控開關電路原理圖

555遙控開關電路圖（四）

NE555和LM909制作的多功能遙控電路圖

該電路包括發生器和接受器兩部分。發射器包括無穩態多諧振蕩器（或稱占空比發生器）、音頻發生器和RF振蕩器。接收器主要采用集成電路LM909.

對由IC1（555）和R1、R2、R3及C3等組成的多諧振蕩器，可通過將開關K1撥至不同位置來改變其充電、放電時間常數。當在“1”位置時，占空比D=（R2+R3）/（R1+R2+R3+R4）≈60%;在“2”位置時，D為30%;在“3”位置時，D為100%（即IC1③腳輸出一低電平信號）。IC1的輸出信號經D3后分兩路加至狀態開關電路BG2和BG3.當K2在“1”位置時，BG3飽和導通，IC1的輸出信號加至IC2的控制端，觸發其產生5.5kHz+600Hz的方波信號;當K2接至“2”位置時，BG2、BG3截止，IC2只產生單一的5.5kHz的脈沖信號，相應接收器LM909的兩個輸出狀態I1、I2均為0，電機不工作;當K2接至“3”位置時，BG2飽和導通，觸發IC3產生振蕩頻率為5.5kHz-600Hz的信號。IC2輸出的音頻振蕩信號加至高頻振蕩器BG1，對27MHz的高頻載波進行調制，而后通過天線TX發射出去。

另外，集成電路LM909的內部集成了射頻放大、檢波、具有鎖相環路的音頻譯碼電路、AGC電路、電平檢測和驅動電路等，其收到并解調出不同的調制音頻信號（5.5kHz，5.5kHz+600Hz，5.5kHz-600Hz），使LM909的輸出I1、I2狀態不同，從而控制兩個電機M1和M2的運動，達到遙控的目的。

本電路通過控制發射器上的開關K1和K2來控制接收器的兩個電機M1和M2，從而實現運動狀態的改變。

555遙控開關電路圖（五）

光控電路

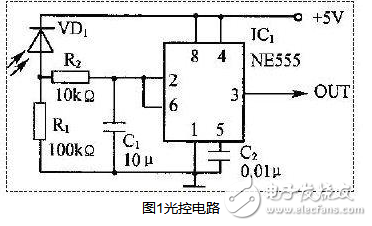

圖1是采用555時基電路構成光控電路。由于它無需專用的發射器，故屬于遙測電路。光電二極管VD1作光檢測和轉換用，視需要采用不同性能的光電二極管，可將紅外光或可見光轉換為電信號。IC1時采用NE555組成施密特觸發器，對接收到的光信號進行整形和功率放大以驅動后續電路，驅動電流達200mA，可直接驅動繼電器或微型電機。本電路為正邏輯控制，即ICl有光照時輸出高電平，無光照時輸出低電平。如需要負邏輯控制，只需將VDl和R1相互易位置即可。C1、R2積分電路是濾除干擾脈沖，防止誤動作。電源電壓范圍5V一12V，調試時根據需要調R1，使電路有適當的靈敏度。本電路可用于紅外探測、防盜報警或危險禁入報警；如果本電路光檢測頭探測的是生產過程，輸出接入電子計數器，還可用于產生線上產品數量檢測、印刷機走紙數量檢測。

聲控電路

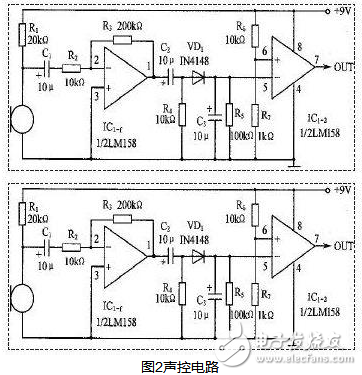

圖2是以雙運放LM158為核心構成的聲控電路，實質上也是遙測電路。IC1-1，構成20倍電壓放大器，將微型駐極體話筒拾取的聲控信號放大到一定幅值，經VD1整流、C3、R5濾波后送入IC1-2構成的電壓比較器。電壓比較器的基準電壓取自R6、R7的分壓點，約0.8V.無聲控信號時，IC1⑤腳電壓為0V，小于⑥腳的基準電壓，輸出OUT=0；有聲控信號時，⑤腳電壓大于⑥腳基準電壓，OUT=9V.調試時，調節R3可改變IC1-1的電壓增益，使接收靈敏度適宜：

也可調節R7，改變電壓器的比較電平（基準電壓），以兼顧靈敏度和抗干擾的要求（R7增加，抗干擾能力加強，但靈敏度低）。電源電壓范圍5~15V，IC1也可選用其它型號運放。一般來說運放能驅動十幾毫安的負載。聲控信號可以是擊掌聲、口哨聲、敲擊聲等。本電路可用于聲控開關。
