1. 連接器的作用

　　連接器又稱接插件，主要是在電子產品、電力設備中提供方便的電氣插拔式連接，廣泛地應用于電子設備當中，使得電子產品的生產、維修效率得以極大提高。由于大量采用插拔式連接，其連接的可靠性、接觸點電阻的大小對于產品的質量來說就越來越重要，因此必須對所采用的連接器的性能進行全面的了解，以便合理正確地使用連接器。

2 。常見的連接器

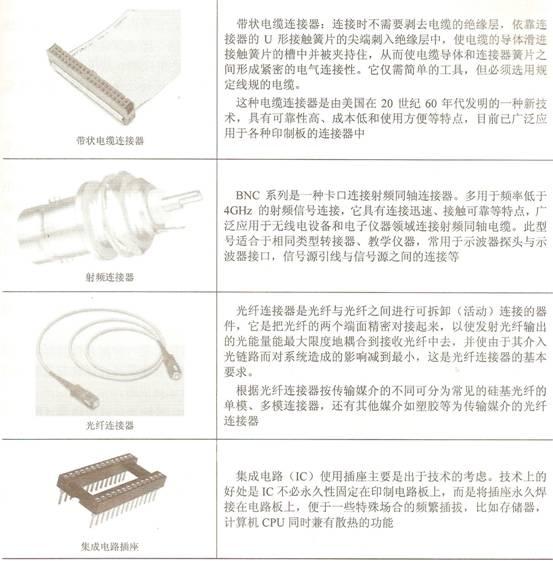

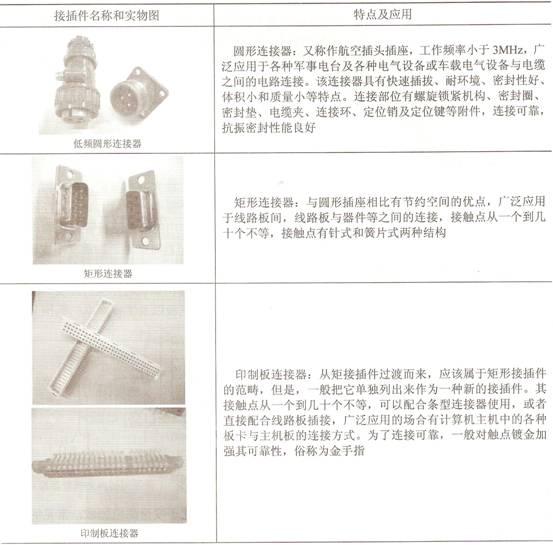

        連接器實物圖及特點應用如表1所示。

　　表1 常見的連接器實物外形及特點應用

[DividePage:NextPage]

3. 連接器的結構和產品分類

　　（1） 連接器的基本結構

　　①接觸件。它是連接器完成電連接功能的核心零件，一般由陽極接觸件和陰極接觸件組成接觸對，通過陰、陽接觸件的插合完成電連接。

　　陽極接觸件為剛性零件，其形狀為圓柱形（圓插針）、方柱形（方插針）或扁平形（插片）。陽極接觸件一般由黃銅、磷青銅制成。

　　陰極接觸件即插孔，它是接觸對的關鍵零件，依靠彈性結構在于插針插合時發生彈性變形而產生彈性力與陽性接觸件形成緊密接觸，完成連接。插孔的結構種類很多，有圓筒型（劈槽、縮口）、音叉型、懸臂梁型（縱向開槽）、折疊型（縱向開槽，“9”形）、盒形（方插孔）以及雙面面線簧插孔等。

　　②絕緣體。絕緣體也常稱為基座或安裝板，它的作用是使接觸件按所需要的位置和間距排列，并保證接觸件之間和接觸件與外殼之間的絕緣性能。良好的絕緣電阻、耐電壓性能以及易加工性是選擇絕緣材料加工成絕緣體的基本要求。

　　③殼體。殼體也稱外殼（視品種而定），是連接器的外罩，它為內裝的絕緣安裝板和插針提供機械保護，并提供插頭和插座插合時的對準，進而將連接器固定到設備上。

　　④附件。附件分結構附件和安裝附件。結構附件如卡圈、定位鍵、定位銷、導向銷、連接環、電纜夾、密封圈及密封墊等。安裝附件如螺釘、螺母、螺桿及彈簧圈等。附件大都有標準件和通用件。

　　（2）連接器產品分類

　　從技術上看，連接器產品類別只有兩種基本的劃分辦法：按外形結構可分為圓形和矩形（橫截面）；按工作頻率分低頻和高頻（以3MHz為界）。

　　按照上述劃分，同軸連接器屬于圓形，印制電路連接器屬于矩形（從歷史上看，印制電路連接器確實是從矩形連接器中分離出來自成一類的），而目前流行的矩形連接器其截面為梯形，近似于矩形。以3MHz為界劃分低頻和高頻，與無線電波的頻率劃分也基本一樣。
