在聊如何選擇高速高頻同軸測試電纜的之前先說一說最近一直在做的一件事情，就因為這件事情才促使我還是想聊一聊這個很多人聊過的話題。
最近一直在研究一種大家相對比較陌生的總線，就是Intel和Apple聯合開發的一種總線協議----Thunderbolt，中文名稱為“雷電”，目前其第三代的產品也已經開始面世，速率達到了40Gbps，所以Thunderbolt的設計要求也比較高，Intel和Apple公司要求只要使用了thunderbolt這種總線協議和接口，就必須要得到授權，授權測試中有一項非常重要的內容就是回波損耗的測試，而且需要整個有源鏈路進行回波損耗測試，這個對于大多數人來講都是非常有挑戰性的。在測試的時候就需要使用測試線纜，從使用過的測試夾具來看，每一家使用的線纜都不太一樣，Intel使用的是SMP接頭，Wilder使用的是2.94mm的頭，咱們做夾具使用的是3.5mm的接頭，這樣就導致了我們需要使用不一樣的測試線纜連接到測試設備上，這么多的線纜，選擇起來就會使我們感到非常的困惑。相信很多工程師也有類似的困惑，所以今天就給各位分享一篇與選擇測試線纜相關的文章。

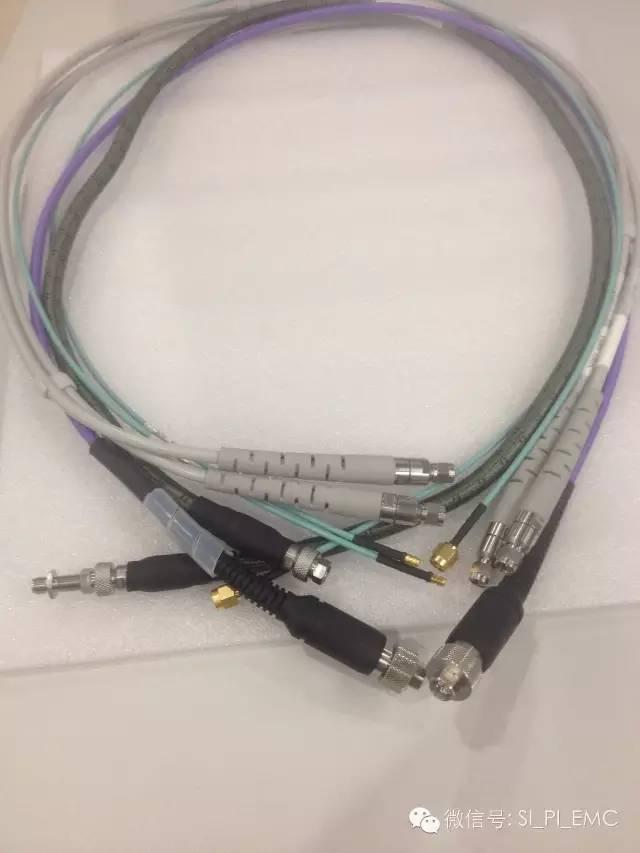

如下是在實驗桌上隨手拿的幾根高速測試同軸線纜，4根線纜，分別屬于不同的公司，其中有國產的線纜（很有自豪感），也有國際大公司的線纜（自己看看是否能知道是哪家公司的？）。
一般大家都覺得線纜都是比較簡單的，就是一根銅線外加編織網，然后用塑膠一包，兩頭加上連接頭就完事了，通常這樣說的都是“站著說話不腰疼”的童鞋講的。看完下面的內容，你就知道一根線纜到底有多少東西需要注意的。
如下是從專業做高速高頻線纜公司的文章中摘的相關參數：
特性阻抗
駐波比（VSWR）和阻抗一致性
損耗
額定功率
操作電壓
屏蔽性
電容
傳輸速率
截止頻率
脈沖響應
自有電纜噪聲
工作溫度范圍
柔軟性
環境耐性
電纜強度
資質&UL認證
看看這些，就知道這一根線纜出來到底有多復雜啦。
其實對于我們一般的硬件研發人員來講，我們跟多的是關注線纜電氣性能相關的參數，如特性阻抗、駐波比（VSWR）、阻抗一致性、損耗、傳輸速率、截止頻率、屏蔽性。
特性阻抗
高速高頻線纜的特性阻抗一般都是50ohm，也還有其他的特殊用途的線纜，比如75ohm的有線電視和視頻線纜。

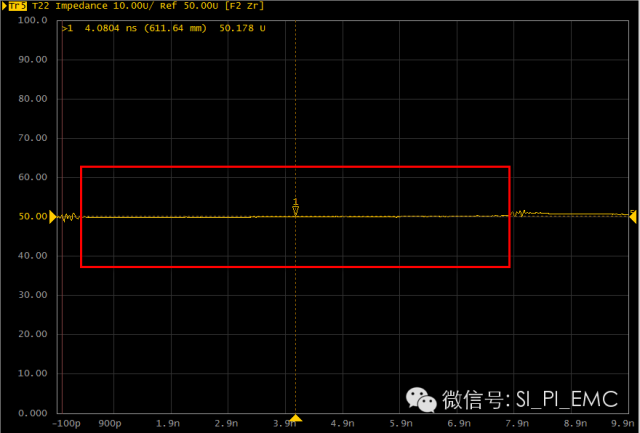

線纜阻抗
VSWR和阻抗一致性
VSWR反應的就是一致性的問題，在高速信號完整性中，我們通常使用的就是反射系數。線纜的駐波比一般都非常小，高速高頻線纜一般都會在1.05以內。

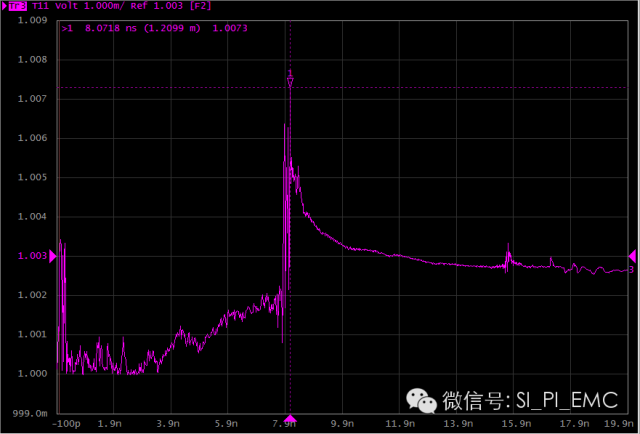

駐波比
必須要注意的是，由于反射存在，在特定頻率的實際輸入阻抗可能與點浪的特性阻抗有很大的差別。特定長度點浪的電壓駐波比意味著該電纜實際輸入阻抗及平均特性阻抗的差別。
損耗
衰減也即衰減，是指信號隨著電纜長度和頻率的增加，能量衰減的一個指標。這個損耗主要是由導電性以及介質損耗決定的。一般情況下，電纜越大，導體損耗越小，損耗越小。但是，介質損耗與電纜的大小無關，介質損耗在高速高頻的時候起著主要作用。

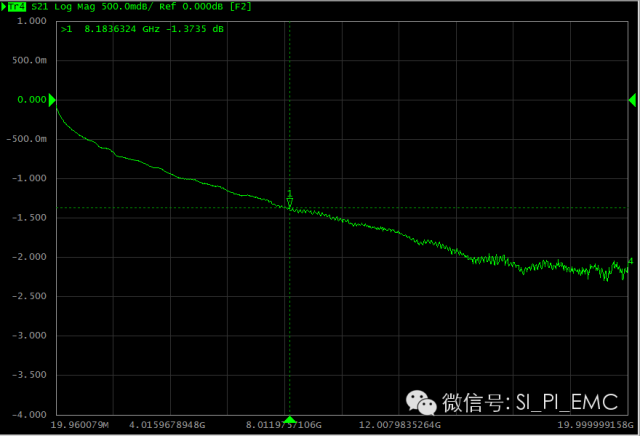

線纜的插入損耗
在損耗中，還有一個點需要引起大家的注意，就是損耗的一個穩定性。這個穩定性并不是說損耗一直不變，而是說損耗在某一個頻率點需要保持不變。一般，具有編制層結構的電纜其損耗會隨著時間或彎折次數的增加而增大。所以我們通常在買線纜的時候都會問供應商是不是穩幅穩相的線纜，就是為了防止在測試的過程中出現數值的波動和變化。

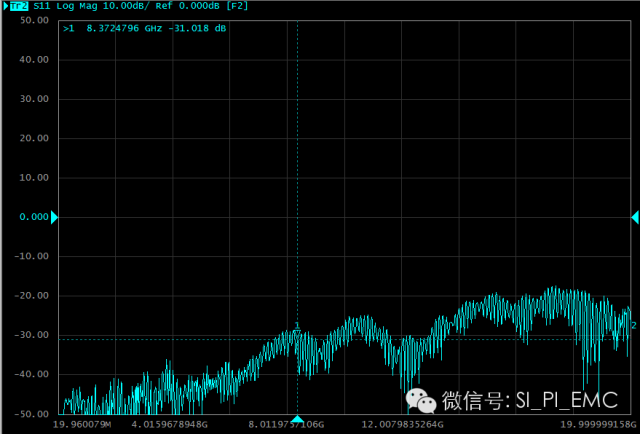

線纜的回波損耗
傳輸速率
高速高頻電纜的傳輸速率主要由內外導體間絕緣材料的介電常數決定。這與大家所熟知的PCB上信號傳播速率是一樣的意思。這個要區別于信號的傳輸速率。
屏蔽性
電纜的屏蔽性主要代表的是其信號不要受外界的干擾，也不要讓信號干擾外界。我們也把電纜的屏蔽性叫做隔離度。
截止頻率
通俗的理解就是電纜可以在不影響信號傳輸時的最高帶寬頻率。
柔軟性
這個雖然與電氣性能沒有太多的關系，但是還是要講講這個。柔軟性對于我們測試來講非常重要，因為要是線纜太硬了的話，就會使我們的測試系統不容易放穩，也很容易損壞測試夾具。但是目前看到的高速線纜就沒有非常軟的。
這里沒有解釋的其它參數并不是說對我們高速高頻來講不重要，比如環境的耐性和工作的溫度，這個在我們需要進行高低溫測試時就非常的重要，如果線纜在80℃的情況下形態發生變化了，就會完全改變我們的測試結果。
總之，對于高頻和高頻測試線纜的選擇一定要滿足：不使我們的測試結果受線纜的影響。這其實也是我們搭建測試系統時需要保證的。
